Tipos de clichê para Tampografia

O que são clichês para Tampografia?

São matrizes gravadas em baixo relevo. A Matriz é uma chapa metálica onde contém um grafismo a ser reproduzido

Tipos de clichês

  • Clichê Nylon print

  • Clichê Flex

  • Clichê Bloco

WhatsApp Image 2020-08-26 at 13.50.53 (4
WhatsApp Image 2020-08-26 at 13.50.54.jp

As principais diferença entre os tipos de clichê, e a durabilidade do clichê (quantas impressões consegue imprimir)

e qualidade da impressão.

A gravação do clichê é realizada através de um processo fotográfico, onde é copiado a imagem impressa em um fotolito e revelada no clichê.

Sendo dessa forma a qualidade da preparação do arquivo digital que gera o fotolito, como a própria qualidade no fotolito, está diretamente ligada a qualidade final do clichê.

Outra característica importante do clichê é o tamanho ou formato. A Tampoart tem diversos tamanho e formato;

A Tampoart tem mais de 50 formatos diferentes de clichês, que atende todos os equipamentos tampográficos nacionais e importados. E desenvolvemos novos formatos conforme a necessidade específica do equipamento.

tabela cliche tampoart.png

*Medidas em Milímetro

O tamanho e formato é definido conforme o equipamento tampográfico. Consulte o manual do equipamento.

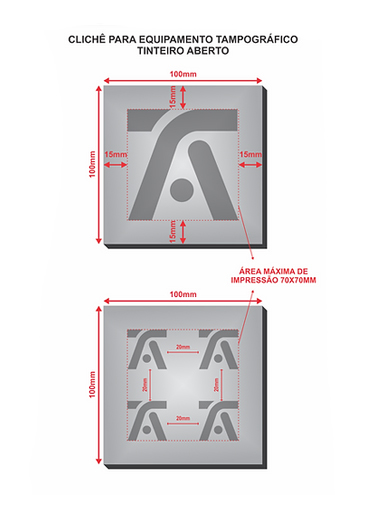

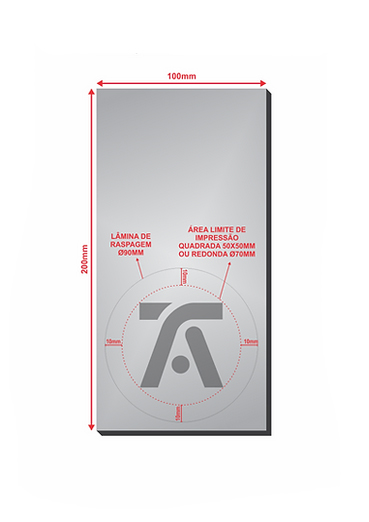

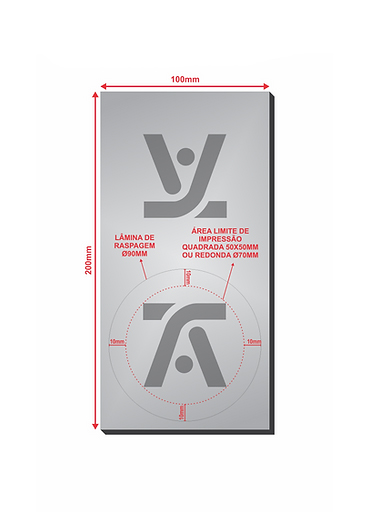

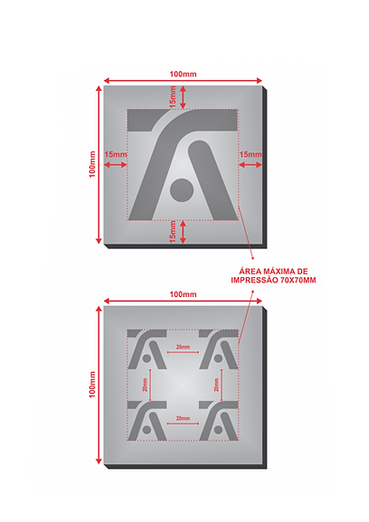

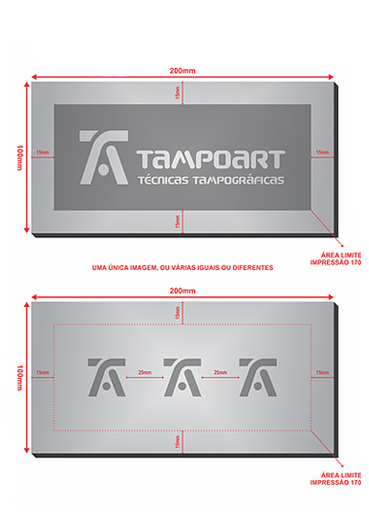

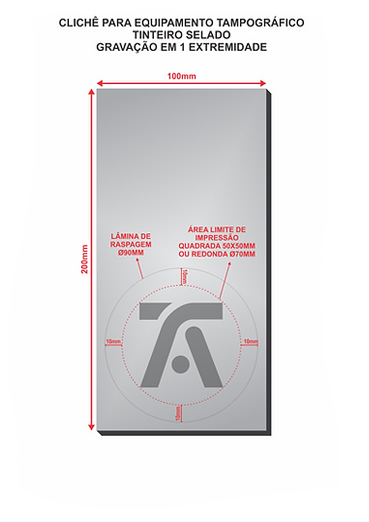

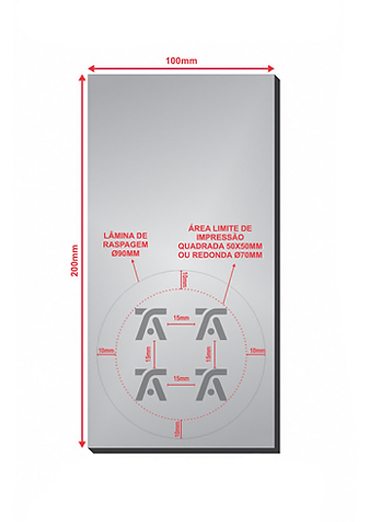

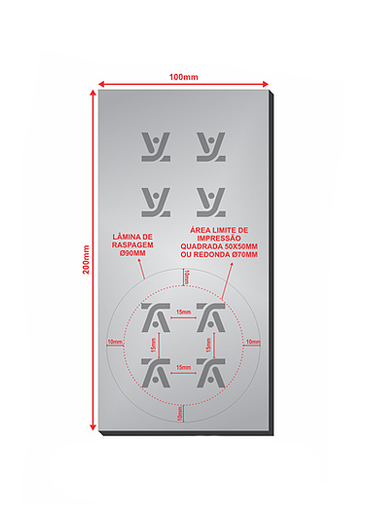

Área de Impressão

A área de impressão, é a área máxima que o logotipo pode ocupar no clichê.



E o clichê tem área de impressão diferente para equipamento de tinteiro aberto e selado. A área de impressão sempre será menor que o tamanho do clichê. O logotipo na maioria das vezes deverá estar centralizado no clichê.


Para definição da área de impressão consulte o manual do equipamento

Outras características:

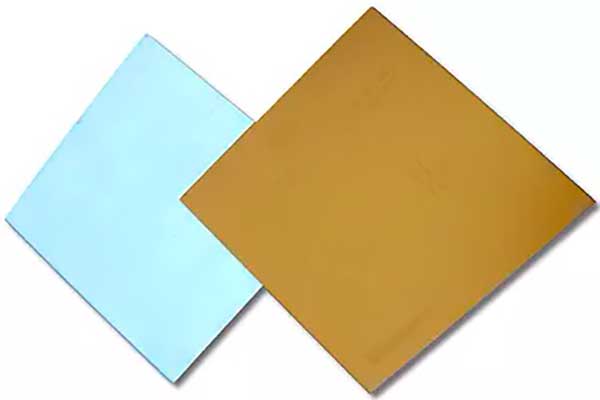

Clichê nylon print

Máximo 10.000 impressões

Possível a gravação no cliente ou na Tampoart

Não é reutilizável

Gravação em apenas 01 lado do clichê



Clichê Flex

Máximo 100.000 impressões

Possível a gravação somente Tampoart

Não é reutilizável

Pode ser Gravado os 02 lados do clichê

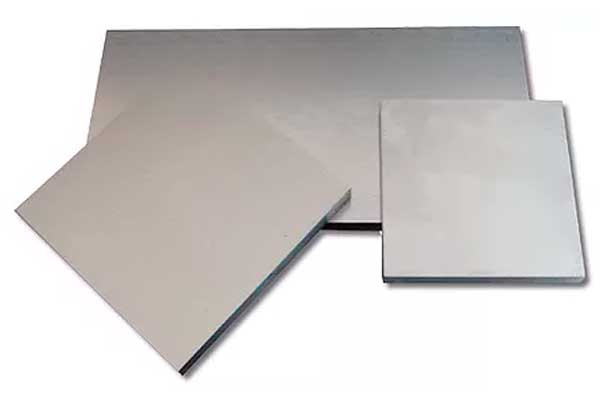

Clichê bloco

Máximo 1.000.000 impressões

Possível a gravação na Tampoart

É possível ser reutilizável

Pode ser Gravado os 02 lados do clichê

Como definir o clichê para seu equipamento

No mesmo equipamento tampografico é possível utilizar vários tipo de clichê,

conforme abaixo;

Equipamento Tinteiro Aberto

1- Definir o tamanho do clichê - Manual do equipamento

2 -Pode ser utilizado qualquer um dos  3 modelos.



CLICHÊ BLOCO

CLICHÊ NYLON PRINT

CLICHÊ FLEX

Obs.: Para clichê nylon print e clichê Flex é necessário utilizar base para fixação do clichê e lâmina Flex

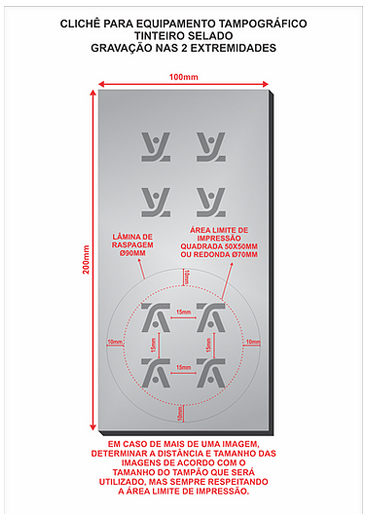

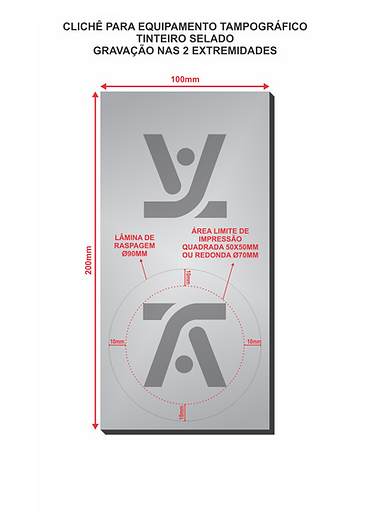

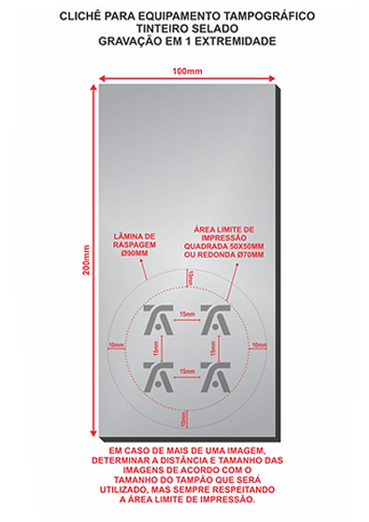

Equipamento Tinteiro Selado

1-Definir o tamanho do clichê - Manual do equipamento

2- Definir padrão de fixação



Pode ser utilizado qualquer um dos  2 modelos.

CLICHÊ BLOCO

CLICHÊ FLEX

Obs.: Para clichê Flex é necessário utilizar base para fixação do clichê.

Profundidade da Gravação do Clichê

A profundidade da gravação do clichê  é que determina a cobertura da tinta e qualidade da impressão.



O excesso ou a falta de profundidade também pode causar problema na hora da impressão:



PROBLEMAS COMUNS EM CLICHÊ MUITO PROFUNDO

  • Estática ou espirros

  • Borrões

  • Entupimento do logotipo



PROBLEMAS COMUNS EM CLICHÊ SEM PROFUNDIDADE

  • Falha de impressão

  • Mancha na impressão

  • Falta de cobertura da tinta

  • Falta de definição



A profundidade do clichê pode variar entre 18 e 40 microns



Micra é o plural de micrômetro ou mícron, e equivale a dividir 1 milímetro por 1000.

Ou seja, 1 mícron é igual a 0,001 milímetro.

Como definir a profundidade

  • Analisar o substrato a ser impresso (liso, áspero, texturizado, pintado).

  • Analisar a cor de fundo onde será aplicado a impressão

  • Analisar a cor de impressão

Acabamento no clichê reticulado

A retícula no processo tampográfico é aplicada no arquivo digital ou no momento da gravação do clichê. Este recurso é utilizado quando temos grandes áreas gravadas no clichê.



Em equipamento de tinteiro aberto,  a retícula serve para que a lâmina não remova tinta de dentro da área gravada do clichê.



A retícula também é aplicada para ter o efeito de graduação de cores. Este efeito é baseado em pequenos pontos de tamanhos variados.
